項目背景
為了對倉庫內存放的易燃物品和對鹽霧試驗室及老化房內正在試驗過程中的電芯進行有效的遠程溫度監測，以防止因電芯溫度過高而造成的爆炸事故，最大程度上減少人員傷亡和財產損失。
檢測方式
本方案基于紅外熱成像技術實現溫度監測。
系統設計思路
根據現場需求分析，本方案采用我公司生產的測溫型雙光譜紅外球機（小），此產品搭載支持自適應巡航功能的云臺，可實現水平方向360°、垂直方向110°旋轉。連接12V電源適配器，通過設備的以太網接口連接電腦主機即可完成數據的傳輸。打開PC端智能溫度分析軟件，可實時監控倉庫現場和測試室內電芯的外表溫度情況，當現場溫度超過預設值時，系統自動報警并對高溫圖像進行拍攝、存儲，并提醒中控室內監控人員及時進行處理，后續也可通過軟件對歷史溫度數據進行查詢以及分析。連接NVR設備，可實現監控圖像分屏預覽，可同時觀測可見光和紅外圖像。

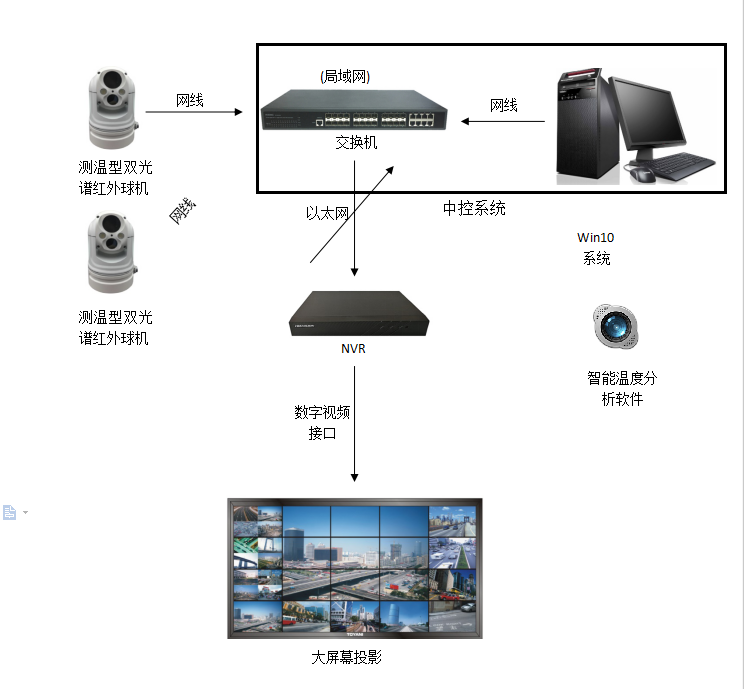

系統拓?fù)鋱D
系統方案說明
本次方案設計以紅外中控系統為核心，前端熱成像儀作為溫度數據的采集端，通過以太網傳輸至中控系統，然后把監測到的溫度流信息通過NVR解析成HDMI視頻格式進行投屏播放。現場監測設備通過12V電源適配器供電，中控系統安裝在中控室，可實時監測現場的每一處測溫區，若現場監測到溫度超過了預設值，軟件自動發出報警聲。系統可自動對溫度異常區域截圖，通過查詢功能可查閱到歷史數據和報警數據等。
設備介紹
產品外觀及尺寸
測溫型雙光譜紅外球機（?。┩庥^
?
3.2產品特性
測溫型雙光譜紅外球機（小）集可見光、紅外熱成像、高性能轉臺和智能算法于一體，產品適用于需要實時預覽、預置位檢測、自動報警、數據存儲與分析等功能的重要安全場合，例如電力監控、?；繁O(jiān)控、消防監控等。
產品功能特性：
1) 熱成像組件測溫精確，圖像清晰，可見光支持高清傳輸
2) 運行穩定，適應惡劣天氣，支持自動巡航模式，自動預警
3) 單網線同時傳輸紅外溫度和可見光圖像，支持各類NVR，網絡帶寬占用低，
組網靈活
4) 各類報警、安全、設備運行狀態記錄
5) 自帶系統軟件，方便系統集成
6) 完善、豐富的SDK 開發包，支持用戶快速二次開發
3.3熱成像儀產品參數
3.3.1紅外熱成像參數
分辨率：384*288
熱靈敏度：≤50mk@25℃
鏡頭焦距：10mm
視場角：36°*27°
測溫范圍：-20℃~150℃
調焦：定焦，電動調焦、自動對焦
調色板：白熱，黑人，鐵紅，彩虹等
視頻輸出：100M以太網，帶測溫區域顯示
3.3.2可見光參數
圖像分辨率：1920*1080
分辨率：200萬像素
傳感器類型：1/2.8″ Progressive Scan CMOS
鏡頭：20倍光學變焦，f=4.7~94mm
水平視角：61.4°~2.9°（廣角-望遠）
近攝距：10mm~1500mm（廣角-望遠）
最低照度：0.01Lux
3.3.3云臺參數
控制：自主平臺軟件，或者海康客戶端，或者485 線
云臺通信接口：網絡輸出
云臺指令控制：云臺運動方向、角度、速度、預置位、巡航掃描、上電初始動作等
都可通過軟件函數接口進行指令控制
預置點：256 個預置點，預制精度＜0.05°
巡航掃描：6 條，每條可設置16 個預置點，預置時間可調
焦距速度自動控制：控制速度根據白光焦距的長短自動調節
垂直角度：-20°（俯視）～+90°（仰視）
水平角度：360°連續旋轉，無監視盲區
垂直旋轉速度：鍵控100°/S ,手動0.5°～80°/S
水平旋轉速度：鍵控100°/S ,手動0.5°～80°/S
上電動作：可設置球機的上電初始動作（上電后自動走到247 號預置點）
安裝方式：支持直立式和倒掛式安裝（設置251 號預置點正裝，設置252 號預置點吊裝）
補光燈：支持雙LED 補光燈
3.3.4網絡參數
數據接口：100M 網絡輸出
視頻處理：H.264/MJPEG
網絡協議：TCP/IP,HTTP,DHCP,DNS,RTP,RTSP,NTP,UPnP,ONVIF
業務功能：支持WEB 配置,支持OSD；支持實時視頻傳輸,支持后端存儲回放;支持JPG抓圖，視頻錄制，溫度流錄制；支持統一客戶端遠程監控；軟件;提供完善的SDK 開發包（包含JAVA 的開發包）
