1. 項目概述
隨著經濟發展和科技的進步，為實現生豬屠宰行業信息化管理，及時發現并處理違法違規行為，切實保障肉品生產安全，深入落實“放心肉”服務體系，在生豬進場查驗、待宰、檢驗檢疫、無害化處理等關鍵環節安裝監控設備，實現日常監督、無害化處理等信息化管理。
生豬屠宰場在線監控系統是安全防范技術體系中的一個重要組成部分，是一種先進的、防范能力極強的綜合系統，它可以通過紅外熱像儀檢測每頭生豬的體溫，發現溫度異常時自動報警，同時通過可見光攝像機輔助判定溫度異常生豬所處位置，便于及時采取隔離或無害化處理等措施。同時還可存儲報警發生時的圖像，便于后續分析處理。
2. 設計說明
2.1?系統總體架構設計
生豬屠宰場紅外熱像儀在線監控系統由顯示系統、報警系統、網絡傳輸系統、視頻數據存儲系統等構成。實現屠宰場生豬體溫監控及分析、自動報警識別、監控中心對前端進行遠程集中監控和管理、同時通過數字傳輸網絡實現對生豬屠宰場智能監測的數據采集、分析、高溫點定位、自動報警等功能。
2.2?系統組成
系統拓?fù)鋱D?生豬屠宰場在線監控系統主要由監控中心、傳輸系統、前端監控系統、前端顯示系統、前端報警系統構成。

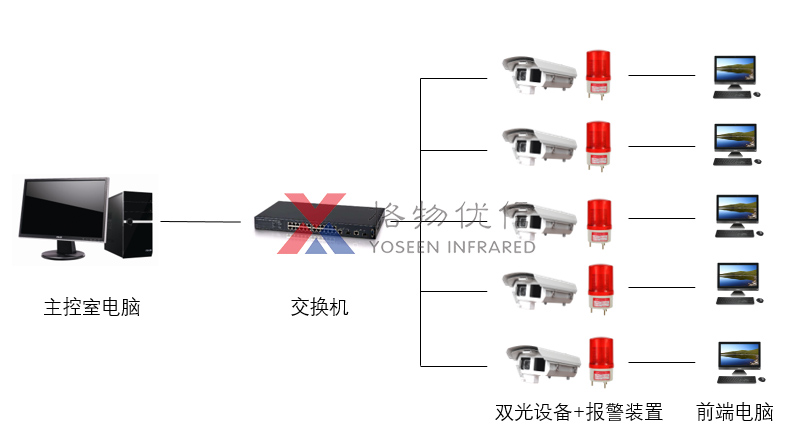

紅外熱像儀檢測網絡拓?fù)鋱D
生豬屠宰場在線監控系統前端監控點為雙光設備，由在線式紅外熱像儀與可見光攝像機組成，監控點通過網絡將數據傳輸?shù)奖O(jiān)控中心進行紅外測溫、圖像智能分析、存儲等輔助決策，現場也可通過電腦顯示帶有溫度信息的紅外與可見光畫面，同時外接聲光報警裝置，發現體溫異常生豬時及時提醒工作人員，快速定位生豬位置并采取隔離措施。
（1）監控中心管理系統
主要實現視頻信號的圖像顯示、錄像控制，遠程控制、數據壓縮處理、網絡傳輸、系統控制管理、預警及數據庫管理。向指揮調度人員提供清晰的、可操作的、可錄制、可回放的現場實時圖像，并提供向上級部門連網功能
（2）傳輸系統
提供系統互聯及信息交互的聯網能力，監控系統的傳輸方式主要有電纜傳輸、光纜傳輸、無線微波傳輸?shù)?。一般?lái)說，當攝像頭的安裝位置離監控中心較近時（幾百米以內），多采用電纜傳輸方式，當攝像頭的位置距離監控中心較遠時，往往采用光纜傳輸方式。本系統考慮到監控點的具體情況，擬采用電纜傳輸方式。
（3）前端監控系統
前端采用紅外與可見光設備同時監控，紅外熱像儀用于測量生豬溫度，可見光用于顯示生豬溫度和辨別生豬位置，還可進行溫度追蹤。
（4）前端顯示系統
由于監控中心距離前端監控點較遠，難以實時操控指揮，因此前端監控點配備電腦，實時顯示紅外與可見光畫面，便于工作人員及時發現溫度異常生豬，采取緊急處理措施。
（5）前端報警系統
通過系統軟件設置報警溫度，當生豬體溫超過設置的溫度值時，前端聲光報警裝置發出聲音和光信號，提醒現場工作人員，排除異常情況。
3.系統安裝布置
項目現場共有5個重點區域需監控，每個區域安裝1臺雙光設備：
（1）4個入口，用于將貨車上的生豬轉運至屠宰場內，設備安裝在入口處橫梁上，橫梁高度約4-5m，入口寬度約3米；
（2）1個出口，用于將生豬轉運至屠宰車間，設備安裝在出口處支架上，支架高度約2.5米，出口寬度約1.2米。
經過計算，入口與出口處設備選型如下：
| 設備類型 | 參數 | 入口 | 出口 |
| 紅外 | 分辨率 | 384×288 | 384×288 |
| 焦距 | 7mm | 10mm | |
| 視場角 | 51.2°×38.5° | 36°×27° | |
| 安裝高度 | 4m | 2.5m | |
| 覆蓋面積 | 3.8m×2.8米 | 1.6m×1.2m | |
| 數量 | 4 | 1 | |
| 可見光 | 分辨率 | 1920×1080 | 1920×1080 |
| 像素 | 200萬20倍 | 200萬20倍 | |
| 數量 | 4 | 1 |
?

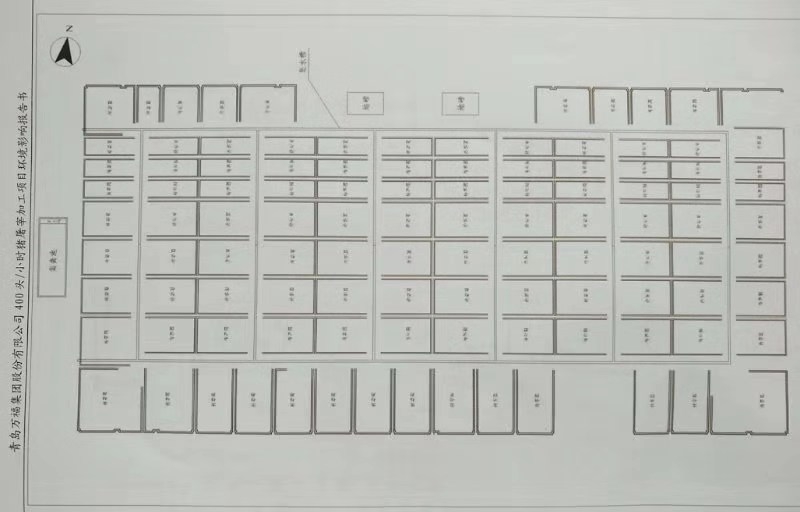

生豬屠宰場平面圖
?

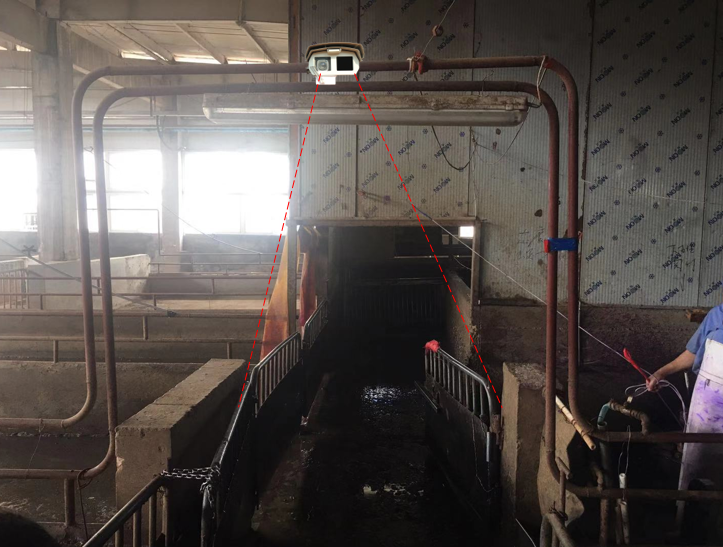

豬場入口處設備安裝示意圖
豬場出口處設備安裝示意圖
4. 生豬屠宰場在線監控系統特點
采用生豬屠宰場紅外熱像儀在線監控系統，可以實時檢測生豬溫度情況并按預先設定的預警值發出聲光報警信號，從而使工作人員能及時采取相應的措施，確保屠宰場內生豬的健康。該系統具備以下優點：
- 快速測溫：非接觸測溫，不影響生豬正?；顒?dòng)，且測溫快速精確，提高工作效率。
- 報警可視化：提供紅外熱像圖和可見光圖像，值班人員可迅速定位溫度異常生豬。
- 高分辨率紅外熱成像與可見光自動監控：實現對屠宰場入口和出口全覆蓋、全天候監控。
- 溫度實時顯示：紅外與可見光圖像均可實時顯示每頭生豬的體溫，通過可見光可更直觀辨別每頭生豬所處位置。
- 智能分析和報警：通過獲取的溫度數據，系統智能分析當前狀態，并發出報警。
- 溫度追蹤：在監測過程中，如發現生豬溫度異?？蛇M(jìn)行溫度追蹤，提示工作人員生豬具體位置，以便確認異常情況并采取措施。
- 檢測精度高：采用的紅外熱像儀本身的采樣精度比便攜式儀器的精度和分辨率高，便于及時判斷生豬體溫是否正常，為準確判斷并采取相應措施爭取了寶貴的時間。
- 系統具備可靠性、實時性較高的優點：采用本系統，自然環境不會有任何影響，無論是刮風下雨，還是低溫高溫都可以實現不間斷自動監測。
- 節省人力：采用本系統，可自動對視場內所有生豬進行溫度監控，避免傳統檢測手段效率低的問題，提高工作人員工作效率。
