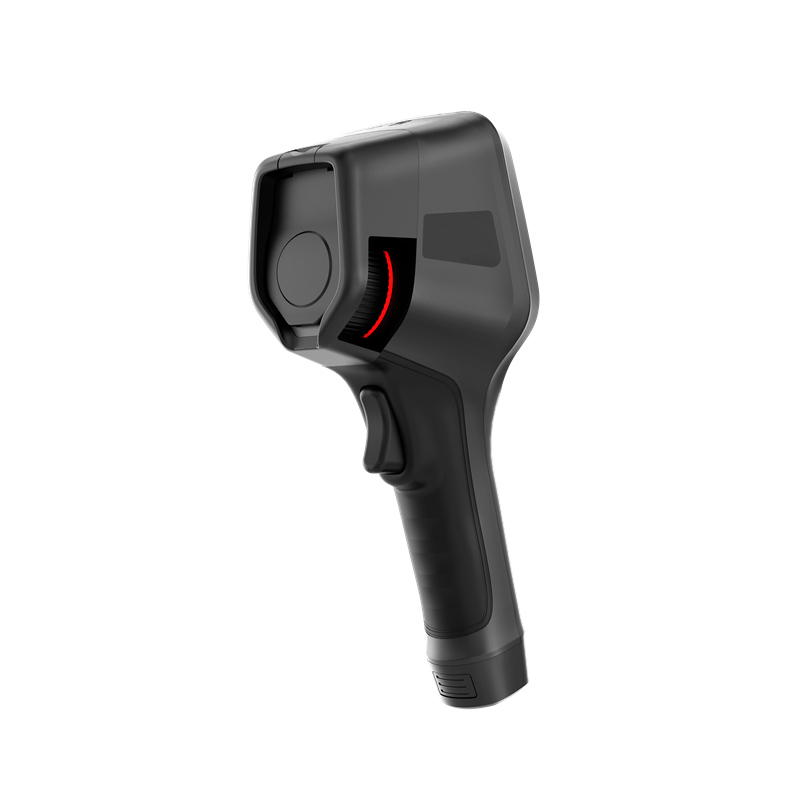

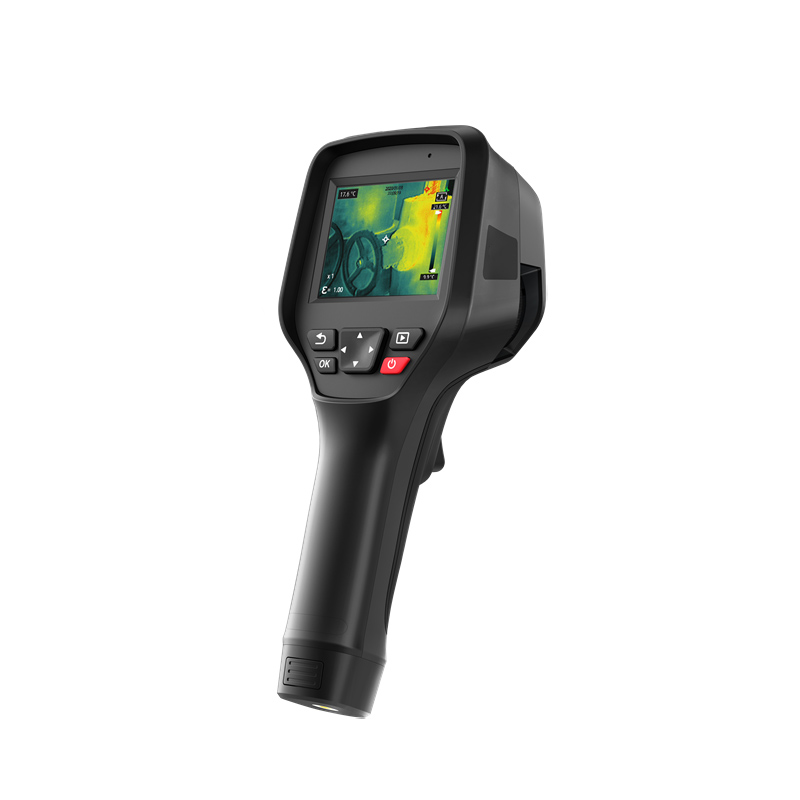

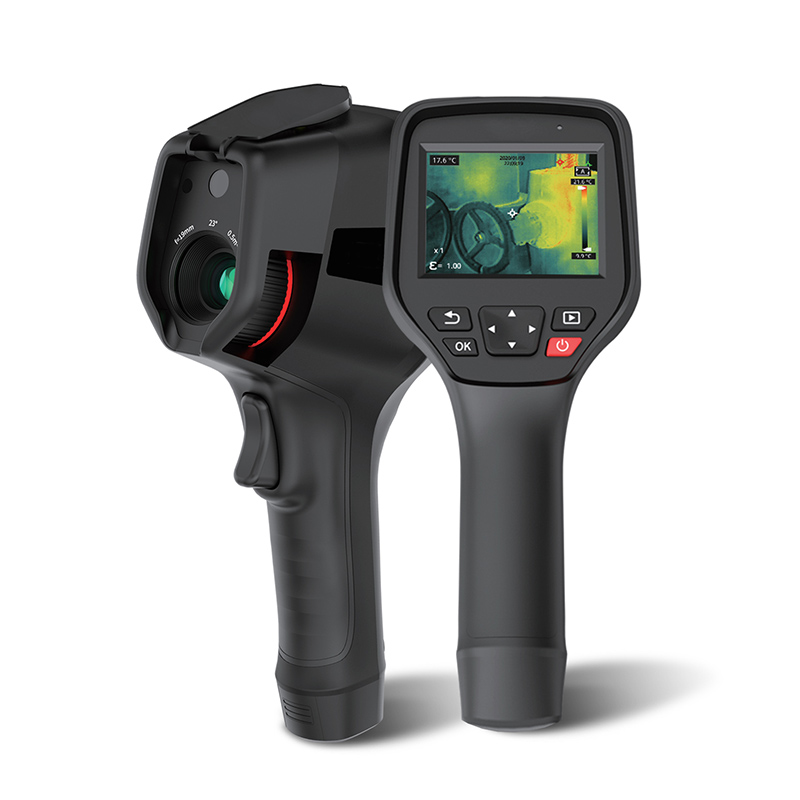

手持氣體紅外熱成像儀

手持紅外氣體熱成像儀HA-YC600C/YF600,采用高空間分辨率、高靈敏度非制冷VOx探測器,加持紅外熱成像技術,可對數十種氣體實現無接觸、可視化的泄漏定位,同時滿足日常的測溫需求,是石油天然氣、化工、環保、應急等行業氣體安全、排放管理及設備維護的理想選擇。

手持氣體紅外熱像儀產品亮點

定制濾波探測器，圖像更清晰

  • 搭載640×512定制帶通濾波探測器，消除雜散光干擾
  • 可分辨0.023°C溫差,捕捉更微量的氣體
  • 空間分辨率低至0.63mrad,提供更寬泛的工作距離或更細膩的氣體細節

全能多面手，巡檢最佳幫手

  • 熱成像與可見光同時觀測,輕松定位氣體泄漏位置
  • 測溫精度高,輕松滿足氣體泄漏與測溫的雙重任務
  • 3.5寸觸屏+云平臺+完整分析功能,巡檢任務輕松完成

IC T4 防爆等級，安全可靠

  • 滿足Exic ⅡC T4 防爆等級,滿足石油、天然氣巡檢等防爆場景安全應用需求

手持紅外氣體熱像儀系列產品技術參數

型號參數
型號 HA-YC600 HA-YF600
探測器類型 非制冷型紅外探測器
紅外分辨率 640×512
響應波段 7.0-8.5μm 中心波長10.55μm
可檢測氣體 甲烷、一氧化二氮、二氧化硫、苯酚、丙烯酸乙酯、丙烯酸異辛酯、氟利昂(R13、R13B1、R123、R125、R134A、R417A、R422A、R508A) 六氟化硫、氨氣、乙烯、乙烯醚、氯乙烯、三氯乙烯、甲基乙烯基酮、丙烯、丙烯醛、丙烯腈、氰基丙烯酸乙酯、烯丙基氣、烯丙基氣、烯丙基溴、呋喃等
像元尺寸 12μm
熱靈敏度(NETD) 23mk
空間分辨率(IFOV) 0.63mrad
探測器幀頻 30HZ
鏡頭焦距 19mm
視場角(FOV) 23°×18°
調焦方式 手動調焦
測溫范圍 -20℃~+120℃
測溫精度 ±2%或±2℃
整機功能
測溫模式 中心點/冷熱點追蹤及溫度顯示
自定義點、線、區域測溫 可移動點/線/區域測溫；最多支持10個點、10個區域、10條線
測溫單位 攝氏度、華氏度、開爾文
發射率設置 0.01~1.00，步長0.01
環境溫度設置 -10℃~+50℃，步長1℃
距離設置 1~20m，步長1m
圖像模式 紅外、可見光、雙光融合、畫中畫
調色板 10種
溫度報警 有
報警方式 圖像報警
溫寬拉伸 手動/自動溫度范圍
激光指示器 有
可見光相機 500萬像素
視頻照片存儲 XX-IR.jpg（帶溫度數據的紅外圖片）和 XX-DC.jpg（純可見光圖片)；不帶數據的視頻
語音備注 有
語言 簡體中文
顯示屏尺寸 3.5寸觸摸屏（480×640）
圖像命名 自動/手動輸入命名,掃二維碼命名
存儲卡 標配32GB Micro SD卡
電池類型 可充電鋰電池，可拆卸
電源接口 USB TypeC
連接方式 USB、SD卡、Wi-Fi（AP模式或聯網模式）
充電時長 約3h
續航時間 約3h
云服務 可向云盤傳輸拍攝數據，在多客戶端共享和二次分析；支持時間自動同步
電源管理 自動關機：5分鐘、10分鐘、20分鐘、不自動關機
其他
分析軟件 PC端&APP
三角架支座 有
工作溫度 -10°C~+50°C
存儲溫度 -20°C~+60°C
相對濕度 10% ~ 95%，非冷凝
跌落 2m
防護等級 IP54(IEC 60529)
沖擊振動 沖擊25g(IEC 60068-2-27)；振動2.5g(IEC60068-2-6)
尺寸 258.4 ×105.1 ×102.3mm
重量 約670g
認證 CE/ROHS等
裝箱清單 5V3A電源適配器、USB線、SD卡、電池×2、快速入門指南、電池座充、校準證書、包裝清單
功能特性

手持氣體紅外熱像儀產品亮點

定制濾波探測器，圖像更清晰

  • 搭載640×512定制帶通濾波探測器，消除雜散光干擾
  • 可分辨0.023°C溫差,捕捉更微量的氣體
  • 空間分辨率低至0.63mrad,提供更寬泛的工作距離或更細膩的氣體細節

全能多面手，巡檢最佳幫手

  • 熱成像與可見光同時觀測,輕松定位氣體泄漏位置
  • 測溫精度高,輕松滿足氣體泄漏與測溫的雙重任務
  • 3.5寸觸屏+云平臺+完整分析功能,巡檢任務輕松完成

IC T4 防爆等級，安全可靠

  • 滿足Exic ⅡC T4 防爆等級,滿足石油、天然氣巡檢等防爆場景安全應用需求

手持紅外氣體熱像儀系列產品技術參數

型號參數
型號 HA-YC600 HA-YF600
探測器類型 非制冷型紅外探測器
紅外分辨率 640×512
響應波段 7.0-8.5μm 中心波長10.55μm
可檢測氣體 甲烷、一氧化二氮、二氧化硫、苯酚、丙烯酸乙酯、丙烯酸異辛酯、氟利昂(R13、R13B1、R123、R125、R134A、R417A、R422A、R508A) 六氟化硫、氨氣、乙烯、乙烯醚、氯乙烯、三氯乙烯、甲基乙烯基酮、丙烯、丙烯醛、丙烯腈、氰基丙烯酸乙酯、烯丙基氣、烯丙基氣、烯丙基溴、呋喃等
像元尺寸 12μm
熱靈敏度(NETD) 23mk
空間分辨率(IFOV) 0.63mrad
探測器幀頻 30HZ
鏡頭焦距 19mm
視場角(FOV) 23°×18°
調焦方式 手動調焦
測溫范圍 -20℃~+120℃
測溫精度 ±2%或±2℃
整機功能
測溫模式 中心點/冷熱點追蹤及溫度顯示
自定義點、線、區域測溫 可移動點/線/區域測溫；最多支持10個點、10個區域、10條線
測溫單位 攝氏度、華氏度、開爾文
發射率設置 0.01~1.00，步長0.01
環境溫度設置 -10℃~+50℃，步長1℃
距離設置 1~20m，步長1m
圖像模式 紅外、可見光、雙光融合、畫中畫
調色板 10種
溫度報警 有
報警方式 圖像報警
溫寬拉伸 手動/自動溫度范圍
激光指示器 有
可見光相機 500萬像素
視頻照片存儲 XX-IR.jpg（帶溫度數據的紅外圖片）和 XX-DC.jpg（純可見光圖片)；不帶數據的視頻
語音備注 有
語言 簡體中文
顯示屏尺寸 3.5寸觸摸屏（480×640）
圖像命名 自動/手動輸入命名,掃二維碼命名
存儲卡 標配32GB Micro SD卡
電池類型 可充電鋰電池，可拆卸
電源接口 USB TypeC
連接方式 USB、SD卡、Wi-Fi（AP模式或聯網模式）
充電時長 約3h
續航時間 約3h
云服務 可向云盤傳輸拍攝數據，在多客戶端共享和二次分析；支持時間自動同步
電源管理 自動關機：5分鐘、10分鐘、20分鐘、不自動關機
其他
分析軟件 PC端&APP
三角架支座 有
工作溫度 -10°C~+50°C
存儲溫度 -20°C~+60°C
相對濕度 10% ~ 95%，非冷凝
跌落 2m
防護等級 IP54(IEC 60529)
沖擊振動 沖擊25g(IEC 60068-2-27)；振動2.5g(IEC60068-2-6)
尺寸 258.4 ×105.1 ×102.3mm
重量 約670g
認證 CE/ROHS等
裝箱清單 5V3A電源適配器、USB線、SD卡、電池×2、快速入門指南、電池座充、校準證書、包裝清單
