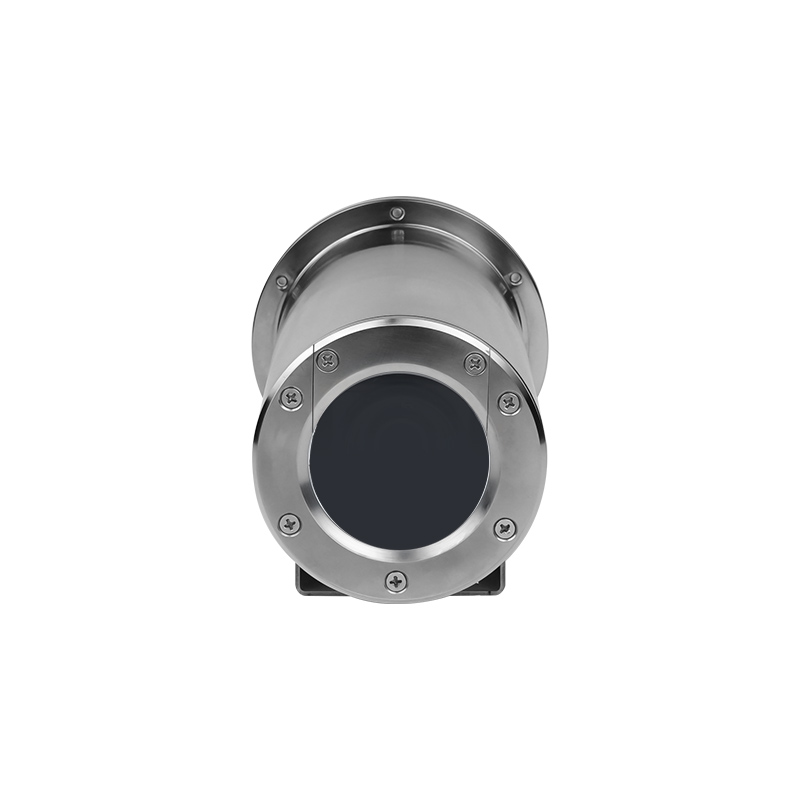

單光風冷直吹熱像儀

Yoseen 單光風冷直吹熱像儀（SS-AC-V2）可搭配高穩定性紅外熱成像模組，高溫場景下外接干凈的壓縮空氣或氮氣等，實時對機芯進行冷卻，降溫效果顯著。

Yoseen 單光風冷直吹熱像儀專門針對鋼鐵、水泥、電力等現場溫度高于60℃的高溫或多塵場合研制，采用光學鍺玻璃作前窗，擁有高透過率、測溫精準等特點；搭配安防標準接口，可直接模擬視頻輸出到監視器或通過客戶端查看視頻監測畫面，也可加裝POE模塊，滿足不同使用環境需求；設備具有較好的防灰塵能力，能在高溫、多塵的環境中使用；可對工廠或平臺的關鍵設備、貴重資產進行24小時無間斷溫度監測，配以實時圖像處理和測溫運算，幫助用戶快速全面了解目標溫度變化，提高生產效率，保障生產安全。



設備參數



特點/性能 SS-AC-V2?系列
探測器
類型 非制冷焦平面微測熱輻射計
像元尺寸 17μm
分辨率 640×480? ? ? ? 640*512? ? ? ?? 384×288
幀頻 30HZ? ? ? ? ? ? ? 50HZ? ? ? ? ? ? ?50HZ
工作波段 8～14μm
熱靈敏度(NETD) ≤50mK@25℃
鏡頭
焦距 5mm、7mm、8mm、10mm、15mm、17mm、25mm等（可定制）
調焦方式 手動調焦
測溫
測溫模式 支持全局高低溫追蹤，支持點、線、多邊形等多種測溫模式；支持多個測溫對象的添加及其報警閾值范圍的獨立設置
測溫精度 ±2℃或±2%
測溫范圍 支持-20℃～150℃，0℃～300℃，60℃～600℃，0～1600℃多種測溫范圍（更多測溫范圍請來電垂詢）
測溫方式 點測溫、線測溫、區域測溫
圖像
成像距離 約 20 倍焦距至無窮遠
調色板 白熱、黑熱、鐵紅、彩虹等多種調色板
圖像增強 自適應增強、手動增強、細節增強
數據
數據接口 100M/1000M 網絡輸出
網絡協議 TCP/IP、HTTP、RTP、RTSP、ONVIF
單幀溫度 帶溫度信息的JPG或BMP圖片格式
溫度流 全輻射溫度信息存儲，可離線修正溫度
視頻 H.264標準視頻格式
物理特性
外型尺寸（長*寬*高） 239*125*132.5mm
材質 SUS304
防護等級 IP5x
重量 ≤4kg
環境參數
工作溫度 -20℃～+80℃
工作濕度 非冷凝 10%～95%
存儲溫度 -40℃～+85℃
制冷參數
壓縮空氣溫度 ≤35℃
壓縮空氣壓力 0.3～0.7Mpa
壓縮空氣流量 0.1～0.4m3/min
壓縮空氣品質 無油無水
電氣接口
電源 DC12V，典型功耗 2.5W@25℃
客戶端
實時溫度顯示 支持
多種測溫對象 支持
告警功能 支持
錄像/拍照/回放 支持
二次開發
軟件支持 提供專業的紅外分析軟件或者完善的 SDK 開發包

Yoseen 單光風冷直吹熱像儀測溫范圍如表所示。

?測溫范圍

測溫范圍 測溫精度 NETD
-20~150℃ ±2℃或±2% 50mK
0~300℃ ±2℃或±2% 70mK
60~600℃ ±2℃或±2% 50/90mK
更多測溫范圍請來電垂詢

Yoseen 單光風冷直吹熱像儀紅外鏡頭參數如表所示（以384產品為例）。

?鏡頭參數

焦距 視場角 角分辨率 探測距離

（車輛）/m

 探測距離

（人）/m

 識別距離（車輛）/m 識別距離（人）/m 辨認距離（車輛）/m 辨認距離（人）/m
5mm 67°×50° 3.4mrad 451 147 113 37 56 18
7mm 51.2°×38.5° 2.4mrad 639 208 160 52 80 26
10mm 36°×27° 1.7mrad 902 294 225 74 113 37
15mm 24.6°×18.6° 1.1mrad 1353 441 338 110 169 55
17mm 21.7°×16.4° 1.0mrad 1533 500 383 125 192 63
25mm 14.9°×11.2° 0.68mrad 2255 735 564 184 282 92
更多焦距鏡頭請來電垂詢

為幫助用戶快速使用Yoseen 單光風冷直吹熱像儀，我司特配備 IRTool Pro 專業紅外分析軟件，具有紅外溫度數據采集、顯示、記錄、分析等功能，同時具有多種紅外圖像、報警類型、測溫對象、溫度曲線的自定義設置，滿足不同用戶不同場景的應用需求。軟件可實現功能特點如下：

1) 實時顯示：可全天候?qū)崟r顯示全輻射熱像圖?？赏ㄟ^紅外熱圖像直觀地看到畫面中溫度分布。

2) 溫度追蹤：支持高低溫追蹤功能，自動分析熱像圖整個畫面或特定區域溫度變化趨勢，自動捕捉最高/最低溫度點，提早發現隱患區域。

3) 溫度曲線：軟件可繪制全局或特定測溫對象的實時溫度曲線，從而幫助用戶進行溫度趨勢判定。

4) 數據回放：可離線查詢及回放歷史圖像。

5) 自定義報警類型和閾值：有 5 種不同的報警類型供用戶選擇與設定。根據待測對象的溫度變化不同，分為超溫報警、高溫區間報警、低溫報警、溫度區間報警、溫度區間外報警 5 種類型。幫助用戶快速掌握待測對象的溫度變化，做到提早預警，提早處理。

6) 報警抓拍：當有報警事件發生時，軟件會自動抓拍當前監測畫面。

7) 數據存儲：監測數據、異常數據和報警信息可存儲在對應的數據文件夾中，供用戶快速調用分析，也可離線查看。

8) 網絡通信：軟件支持通過 TCP/IP 網絡協議獲取熱像圖溫度值，支持通過 RTSP協議獲取熱像儀視頻流。

9) 自動恢復：支持?jǐn)嚯娭貑⒑笞詣踊謴?fù)，包括自動重連、自動載入模板，自動保存上一次的設備連接屬性等功能。

10) 圖像調節：支持設置畫面顯示效果，包括色彩、細節對比、對比度等，滿足不同行業應用需求。

11) 測溫修正：當測溫精度出現偏移時，可手動設置溫度偏移值，修正測溫精度。
