如今，紅外熱成像技術已遍布各個行業，電力應用尤其廣泛，變電站、換流站、配電箱、高壓電塔等等。紅外熱像儀也常用于變壓器油枕檢測，變壓器油枕可對變壓器冷卻循環中的儲油量進行調節，保證變壓器正常溫度工作。紅外熱像儀可對變壓器油枕的油位進行檢測，使冷卻油始終處于正常油量，避免變壓器因溫度過高而損壞。

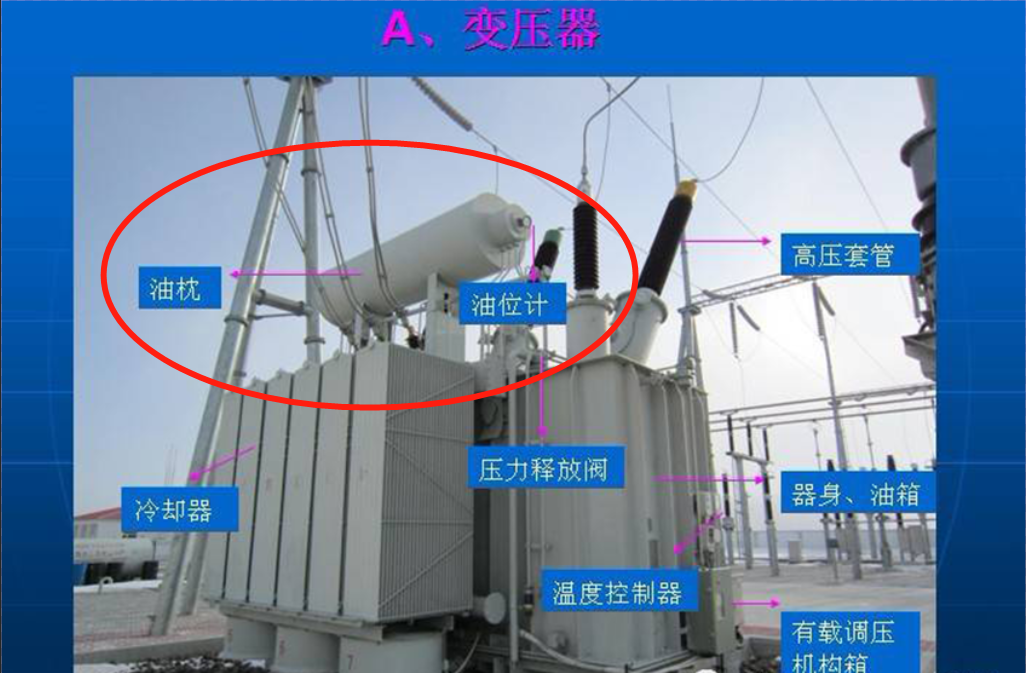

變壓器油枕實景圖
若變壓器長期處于變壓器油不足的情況下，將會導致變壓器溫度升高而過熱，嚴重時還可能會引發變壓器著火、爆炸等事故。變壓器油枕的側面裝有油位計，用來監控油位是否正常，但油位計容易受到變壓器油的沉淀而堵塞，造成假油位現象，從而干擾電氣維護人員對變壓器油的油量判斷。
一、為什么要對變壓器油枕油位進行檢測？
使用紅外熱像儀可對變壓器油枕的油位及油位計進行檢測，確保變壓器的冷卻循環正常運行。
二、如何利用紅外熱像儀對變壓器油枕油位進行檢測？
通常情況下，變壓器油枕的油位應在整個油枕的二分之一至三分之二處，油過少不足以進行變壓器油的補充，油過滿則可能因受熱膨脹而發生油枕或管路的漲裂。
紅外熱像儀通過接收物體的紅外輻射成像，溫度越高，紅外輻射越強，油位以上部位溫度明顯高于油位以下溫度，通過紅外熱像圖，可明顯的看出油位所處位置，從而保障變壓器正常工作。
利用紅外熱像儀可以對變壓器油枕多個位置進行精準的測溫
