換流站是高壓直流輸電系統中的重要樞紐，它的主要作用是將直流電轉變?yōu)榻涣麟娀蛘邔⒔涣麟娹D(zhuǎn)變?yōu)橹绷麟姡瑩Q流站中應包括的主要設備或設施有：換流閥、換流變壓器、平波電抗器、交流開關設備、交流濾波器及交流無功補償裝置、直流開關設備、直流濾波器、控制與保護裝置、站外接地極以及遠程通信系統等。

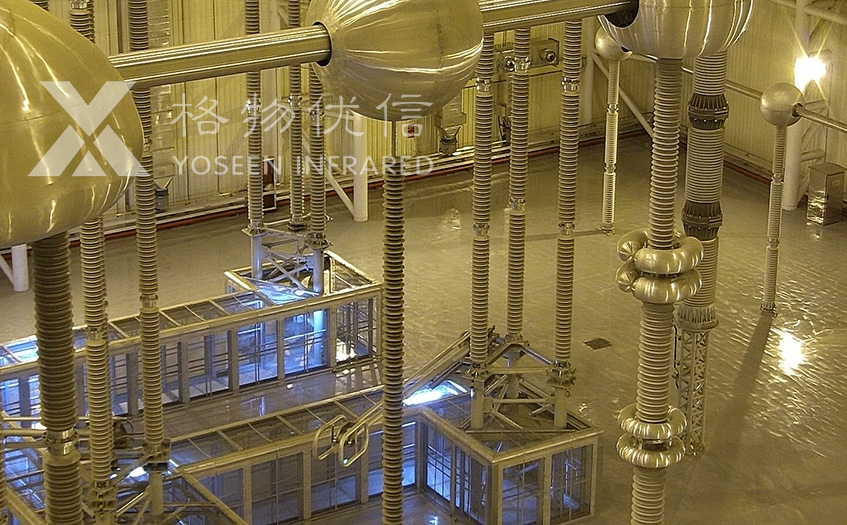

未安裝紅外熱像儀的換流站實景圖一

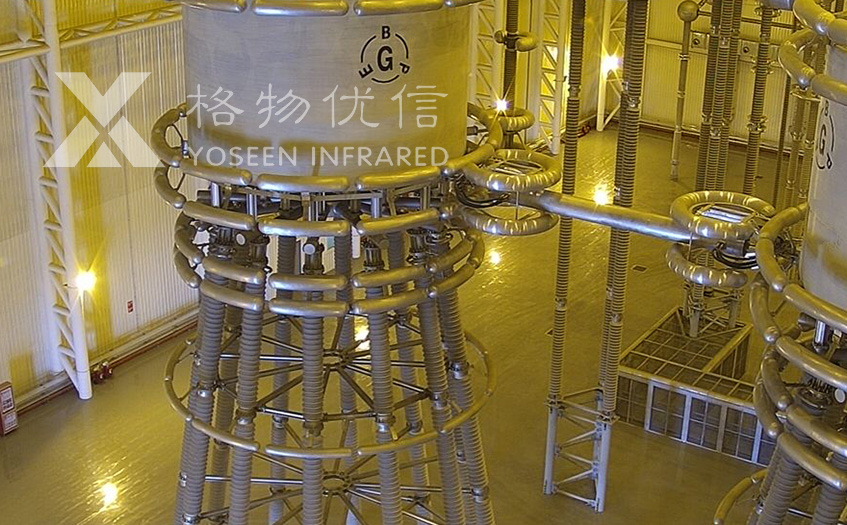

未安裝紅外熱像儀的換流站實景圖二
換流變壓器和換流閥是換流站的核心，造價昂貴且作用重大，在實際的運行過程中將會產生大量熱，需要對設備正常運行進行溫度監控，防止異常情況出現造成嚴重的供電事故。
傳統的檢測方式主要是人工巡檢，借助點測溫儀器，對于人員的經驗要求比較高，同時監測范圍比較小，主要是靠人工經驗判斷哪里容易出問題，然后去檢測，耗時費力。
紅外熱像儀是一種專門用于測溫的儀器，可全天候工作，不受可見光干擾，測溫精準，可得到物體的溫度分布圖像，實現超溫自動報警，可以對換流站進行全方位的監控。

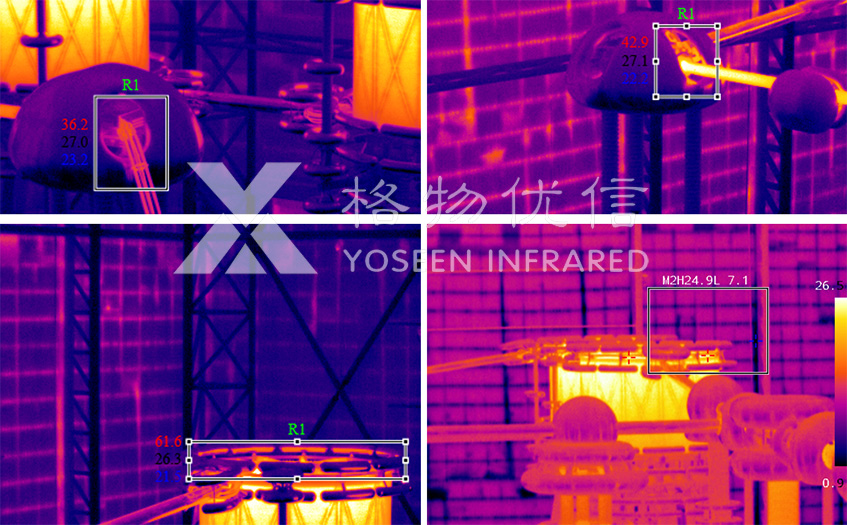

紅外熱像儀有效精準地檢測出換流站設備溫度
格物優信紅外熱像儀種類齊全，包括單紅外、防爆單筒、雙光球型、雙光T型等等，針對不同的空間可以選用不同大小的熱像儀，對換流站進行及時的監控，監控系統主要的功能包括：
自動巡檢；
超溫自動報警（包括高溫低溫超限報警和溫升報警）；
全方位紅外可見光雙光監控；
報警數據自動存儲、定時存儲等；
無縫對接現有的主流監控系統，支持云臺控制協議。

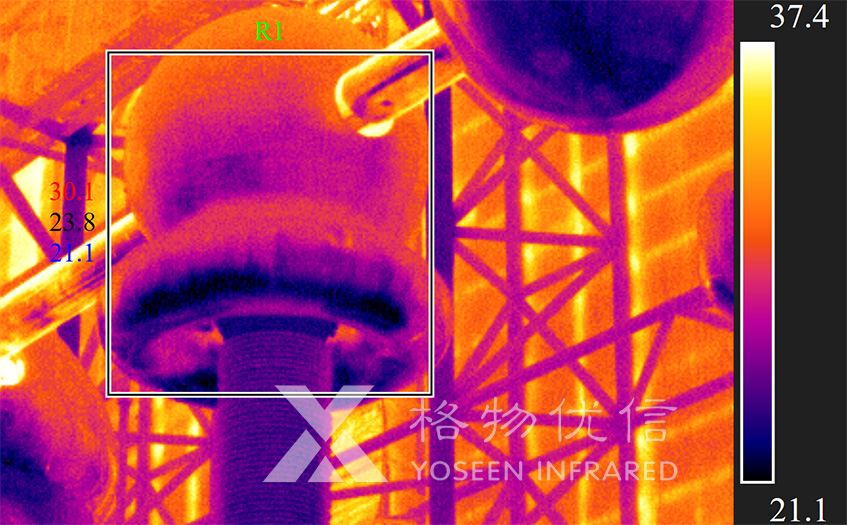

格物優信紅外熱像儀對換流站設備進行紅外監控
此外，格物優信紅外熱像儀的后臺監控軟件功能也非常強大：
- 實時顯示：實時顯示全輻射熱圖，值班人員可查看任意位置的溫度，對異常情況進行錄制、拍照、分析，并出具專業檢測報告。
- ?溫度追蹤：自動對熱像圖整個畫面或特定區域進行溫升趨勢分析，提早發現隱患區域。
- ?數據抓拍：可定時采集熱成像圖片數據，便于后期分析。
- 高溫觸發拍攝與報警：當出現溫度異常，監控后臺可及時發現，觸發報警，聲光報警模塊會發出報警聲且軟件后臺會拍攝事發過程中的圖片。
- 故障自診斷：當終端設備出現故障時，系統可提醒值班人員。
- 自定義報警閾值和等級：系統可內定義4個不同報警閾值和等級，協助工作人員對隱患發生的緊急程度和發展態勢作出評估。
- 自動分類存儲：監控數據、異常數據和報警信息會自動存儲在相對應的設備數據欄目中，可快速準確的調用分析。
- 報表功能：可根據客戶要求定制各種報告，并可導出為Word格式。
- 溫度曲線：軟件可觀測測溫對象的實時溫度曲線，從而進行趨勢判定。
