紅外熱像儀是通過吸收目標物體的能力輻射生成紅外圖像的溫度測量的儀器，能夠幫助我們看見肉眼無法看見的情況。它能夠生成紅外圖像或熱輻射圖像，并且能夠提供準確的非接觸溫度測量功能。因此，在很多領域紅外熱像儀是一種經濟的檢測工具。在紅外熱像儀使用的時候，可能會出現紅外圖像不清晰，總會有噪點，這些是由于機芯傳感器引起的。
1、什么是壞點？

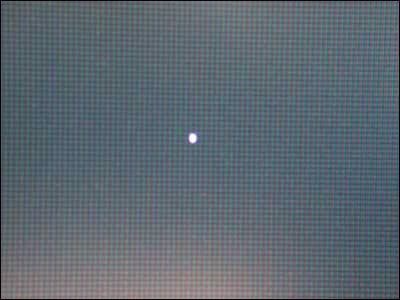

圖像傳感器上的像素點有問題，缺陷，在視頻監控畫面上呈現為黑色或者白色，稱為壞點。
壞點
2、壞點產生的原因
圖像傳感器中的傳感器上每一光線采集的點形成的陣列工藝存在缺陷，或光信號進行轉化的過程中出現錯誤，會造成圖像上有些像素的信息有誤，導致圖像中的像素值不準確，這些有缺陷的像素即為圖像壞點
由于來自不同工藝技術和傳感器制造商，尤其對一些低成本、消費品的傳感器來說，壞點數會有很多。此外，傳感器在長時間、高溫環境下壞點也會越來越多，從而破壞了圖像的清晰度和完整性。
3、壞點的分類
- 靜態壞點
亮點：一般來說像素點的亮度值是正比于入射光的，而亮點的亮度值明顯大于入射光乘以相應比例，并且隨著曝光時間的增加，該點的亮度會顯著增加；
暗點：無論在什么入射光下，該點的值接近于0；
- 動態壞點
在一定像素范圍內，該點表現正常，而超過這一范圍，該點表現的比周圍像素要亮。與傳感器溫度、增益有關，傳感器溫度升高或者增益值增大時，動態壞點會變的更加明顯。
4、壞點校正
- 靜態壞點校正
靜態壞點的校正是基于已有的靜態壞點表，比較當前點的坐標是否與靜態壞點表中的某個坐標一致，若一致則判定為壞點，然后再計算校正結果對其進行校正。
由于在硬件設計的時候需要占用大量的存儲器，考慮到芯片面積以及一些其他原因，因此靜態壞點有大小的限制，不可以無限制的校正。
傳感器的靜態壞點表一旦寫入存儲，數據處理中心模塊會自動替換壞點表中所示壞點。
- 動態壞點校正
動態壞點的校正可以實時的檢測和校正傳感器的亮點與暗點，并且校正的壞點個數不受限制。動態壞點校正相對靜態壞點校正具有更大的不確定性。
動態數據處理中心可以分為兩個步驟，分別為壞點檢測和壞點校正。
校正前
校正后
