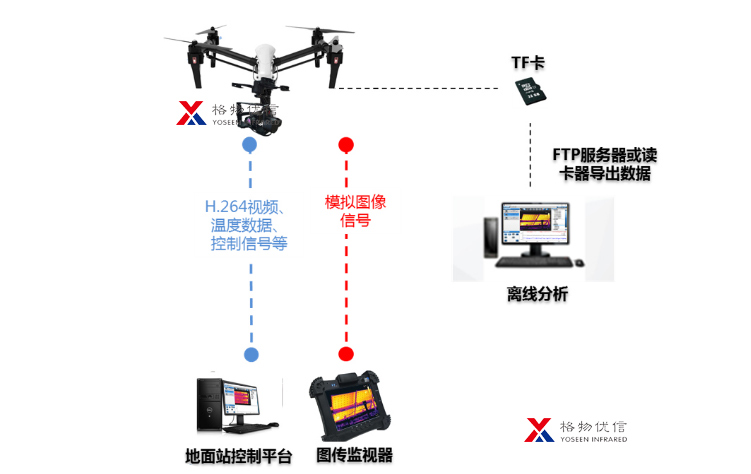

太陽能電池板是由多個太陽能電池片安裝成的組裝件，是太陽能發電系統中的核心部分，也是太陽能發電系統中最重要的部分。太陽能熱斑會嚴重的破壞太陽能電池系統，因此對太陽能電池板進行熱斑檢測非常重要，越來越多的太陽能電池組件專業人士開始使用紅外熱像儀作為太陽能電池板的檢測工具。如下為格物優信無人機巡檢太陽能光伏發電示意圖。
- 工作原理
太陽能電池將光能轉化為電能，同時也會產生熱量，失效的電池會產生更多熱量。在正常情況下，各電池片的溫度分布均勻，如果存在組件矩陣中有個別電池片溫度出現異常過高，在紅外熱圖像上清晰顯示為熱點，說明此電池片可能有問題。
- 紅外熱像儀在太陽能電池板檢測中的優點
紅外熱像儀與數據采集器、紅外點溫儀相比較，有以下優點：
- 通過紅外線熱像儀檢測目標電路時，不需要斷電，操作方便，非接觸測量方法使原有的溫度場不受干擾；
- 圖像直觀、快捷，方便檢測者在同一時間和同一環境下得到同一塊組件上不同電池塊的溫度，容易找出熱斑；
- 反應速度較快，小于1毫秒；
- 用戶除了可以拍攝紅外圖像外，還可以同時捕獲一幅可見光照片，并將其融合在一起，有助于時間識別和定位故障。
- 進行太陽能電池板檢測時的建議
- 盡量選擇靈敏度較高的紅外熱像儀；
- 應使紅外熱像儀的鏡頭面軸線與所要拍攝的目標垂直；
- 拍攝時應該將太陽能電池板放在正常的太陽光或輔助光源下工作或進行短路，否則熱斑不會出現；
- 避免太陽火輔助光源的反射。
- 總結
紅外熱像儀在太陽能電池板檢測中有著不可替代的作用，格物優信紅外巡檢無人機的出現大大提高了紅外熱像儀的工作效率，高效、精確、成像清晰。
