紅外熱像儀軟件快速使用說明
1.?IRTool軟件安裝與熱像儀連接
1.1安裝補丁包
- 對于Win8/Win10，無需安裝補丁包。
- 對于XP/Vista/Win7，32位
補丁包存放在U盤/.Net Framework離線安裝包?文件夾下，請先安裝補丁.NetFramework40_Full
_x86_x64.exe，待此補丁安裝完成后,再安裝補丁NDP40-KB2468871-v2-x86.exe。
- 對于Vista/Win7，64位
補丁包存放在U盤/.Net Framework離線安裝包?文件夾下，請先安裝補丁.NetFramework?40_Full
_x86_x64.exe，待此補丁安裝完成后,再安裝補丁NDP40-KB2468871-v2-x64.exe。
1.2安裝IRTool軟件
拷貝IRTool文件夾至電腦端，運行文件夾內IRTool.exe可執行文件?？蓪RTool.exe發送至桌面快捷方式，方便以后使用。
1.3連接熱像儀
給熱像儀插上DC 12V電源，將熱像儀直接接入用戶電腦所在局域網，無需配置電腦網卡為靜態IP。若用網線將紅外熱像儀與電腦的以太網口連接，則需配置電腦網卡為靜態IP。靜態IP具體設置步驟見下圖。
1.?IRTool在線觀測模式
1.1.?運行IRTool在線觀測功能
運行IRTool.exe，搜索并連接熱像儀，選擇在線觀測模式，根據視場內景物遠近，調節鏡頭焦距，直至成像清晰，觀測紅外圖像。具體步驟見下圖。
1.1.?添加、繪制及移動測溫對象

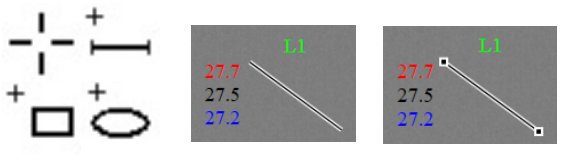

測溫對象的添加和移動可以通過測溫對象工具欄實現：
- 點擊所需測溫對象對應的圖標，激活工具。
- 在顯示區域感興趣位置上，點擊鼠標左鍵選取起始點，長按鼠標左鍵并移動鼠標至終點。
- 松開鼠標左鍵，完成測溫對象繪制。
此后選中測溫對象并保持長按鼠標左鍵，測溫對象會添加邊框提示，即可移動測溫對象，在新位置松開鼠標左鍵即可完成移動測溫對象。
具體過程如下圖所示：
圖 2.2添加、繪制及移動測溫對象
1.1.?數據保存
如果需要保存數據，點擊錄制或截圖按鍵，即可保存至指定位置。具體步驟見下圖。
圖 2.4 保存溫度數據
1.?IRTool離線分析模式
IRTool離線分析主要用于分析在線模式下保存的兩種紅外溫度數據，單幀溫度和連續幀溫度，文件后綴分別為bmp和stream。無需連接熱像儀，雙擊IRTool.exe啟動程序，選擇離線分析模式，找到文件所保存路徑并左鍵雙擊打開文件，即可分析紅外數據。
1.1.?單幀溫度分析
選擇單幀溫度文件進行編輯后，彈出單幀溫度文件分析窗口，最大化窗口后如下圖所示：
圖 3.1?分析單幀溫度
1.1.?連續幀溫度分析
選擇連續幀溫度文件進行編輯后，彈出連續幀溫度文件分析窗口，最大化窗口后如下圖所示：
圖 3.2?分析連續幀溫度
1.?常見故障排除
| 故障現象 | 預估原因 | 解決辦法 |
| 無法搜索到熱像儀 | 熱像儀未接入電腦所在局域網 | 將熱像儀接入電腦所在局域網內 |
| 直連未正確配置靜態IP | 參考電腦端靜態IP配置方法 | |
| 忘記熱像儀靜態IP | 恢復出廠設置（復位）：熱像儀正放，用導電工具（如鑷子）連接第三與第四端口（從左往右數）6秒鐘 | |
| 網口指示燈異常 | 一端未插入網線 | 確認網線連接 |
| 網線損壞 | 更換新網線 | |
| 熱像儀網絡接口損壞 | 聯系供應商或格物優信 | |
| 模擬視頻無輸出 | 未設置模擬輸出 | 更改軟件設置 |
| 模擬視頻效果差 | 視頻線連接異常 | 確認視頻線連接，檢查視頻線連接頭處是否松動或接觸不良 |
| 模擬視頻采集卡故障 | 更換模擬視頻采集卡 | |
| 圖像未達理想效果 | 未調焦清晰 | 手動或電動調焦至成像清晰 |
| 超過測溫量程 | 更換熱像儀或縮小測溫范圍 | |
| 擋板機械故障 | 聯系供應商或格物優信 | |
| 場景溫差太小 | 更換更高性能熱像儀或更改場景選項 | |
| 環境溫度急劇變化 | 軟件手動擋板校零 | |
| 連接后無法傳輸圖像 | 熱像儀自動重啟中 | 等待約10秒再搜索熱像儀 |
| 未知原因 | 重啟熱像儀和軟件 |
注：您可以打開U盤/軟件操作手冊/IRTool紅外熱像儀軟件用戶手冊.pdf閱讀電子版說明書。
