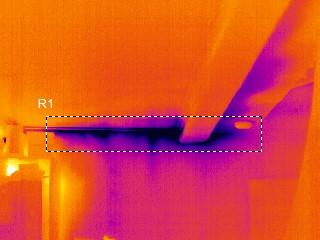

紅外無損檢測是一種非接觸式在線監測的高科技技術，它集光電成像、計算機、圖像處理等技術于一體，國際上積極發展的新型數字化無損檢測技術，可實現對金屬、非金屬及復合材料中存在的裂紋、脫粘等缺陷進行檢測，具有非接觸、檢測面積大、速度快、在線檢測等優點。通過接收物體發射的紅外線，將其溫度分布以圖像的方式顯示于屏幕，從而使檢測者能夠準確判斷物體表面的溫度分布狀況。它能夠檢測出設備細微的熱狀態變化，準確反映設備內、外部的發熱情況，對發現設備的早期缺陷及隱患非常有效。
一、紅外熱像儀構成及原理
紅外無損檢測所使用的設備叫紅外熱像儀，是利用紅外探測器、光學成像物鏡和光機掃描系統接收被測目標的紅外輻射能量分布圖形反映到紅外探測器的光敏元上。在光學系統和紅外探測器之間，有一個光機掃描機構對被測物體的紅外熱像進行掃描，并聚焦在單元或分光探測器上，由探測器將紅外輻射能轉換為電信號，經放大處理、轉換或標準視頻信號通過電視屏或監測器顯示紅外熱像圖。
二、紅外無損檢測技術特點
紅外無損檢測技術與其他檢測技術相比有以下特點：
- 能實現非接觸測量，檢測距離可近可遠
- 精度比較高
- 空間分辨率較高
- 反應快
- 檢測時操作簡單、安全可靠，易于實現自動化和實時觀察
- 采用周期性加熱源加熱時，加熱頻率不同可探測不同深度的缺陷。當頻率高時，有利于探測表面微裂紋；頻率低時，可探測較深缺陷，但靈敏度降低
- 采用熱像儀檢測能顯示缺陷的大小、形狀和缺陷深度
三、紅外無損檢測技術應用
現階段，我國紅外無損檢測技術已經得到了廣泛應用，主要應用于電力工業、鋼鐵工業、電子工業、石油化工、建筑、航空航天和醫療等領域。
- 電力方面：主要用于檢測發電機組裝置、輸電線接頭、絕緣部件等；
- 在鋼鐵工業方面：紅外檢測技術可用于冶煉到軋鋼的各個生產環節，例如熱風爐的破損診斷、鋼錠溫度的測定、高爐殘缺口位置的確定等；
- 在電子工業方面：實現了印刷板電路的電動檢測；
- 在石油化工方面：對高溫高壓狀況下的設備進行在線檢測，為設備的維修和養護提供支持；
- 在建筑方面：主要用于建筑節能監測和建筑物飾面層粘貼質量的檢測，在建筑物滲漏和建筑結構混凝土火災受損、受凍融等檢測方面也有研究；
- 在航空航天方面：夾層結構件的脫粘缺陷檢測，在役飛機的蜂窩積水檢測，吸波圖層的缺陷檢測與厚度測量，熱障涂層的缺陷檢測等。
