防爆電器產品的分類
1.按使用場所不同分為:
Ⅰ類:煤礦用防爆電器;
Ⅱ類:工廠用防爆電器;
2.按用途不同分為:
燈具:有內裝燈泡、燈管及LED三種;
電器:操作柱、開關、按鈕、配電箱、起動器、控制柜;
管件:接線盒(箱)、穿線盒、活接頭、撓性連接管;
儀表:安全柵、電表、電話機;
其它類:電鈴、風機、風扇、變壓器、插銷、鎮流器、加熱器、空調;

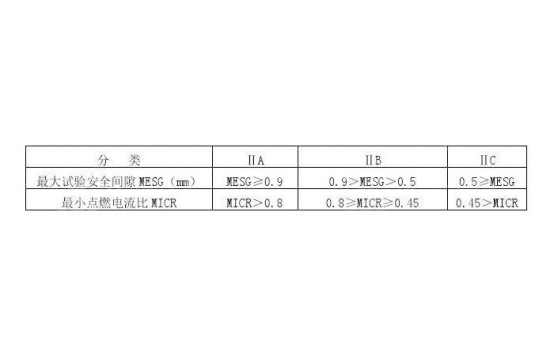

3.按試驗安全間隙和最小點燃電流比例不同,Ⅱ類防爆電器又可分為:
ⅡA類防爆電器;
ⅡB類防爆電器;
ⅡC類防爆電器;
防爆級別:ⅡC>ⅡB>ⅡA
本質安全型及隔爆型防爆電氣設備有ⅡA、ⅡB、ⅡC 分級外,其它類型無級別規定。
防爆型紅外熱像儀，包括本質安全型紅外熱像儀，也可參考此分類。
4.按防爆類型分為:
隔爆型;增安型;正壓型(P);充砂型;充油型(O);本質安全型;無火花型;氣密型;澆封型;特殊型;粉塵防爆型(DIP);復合型;防爆型紅外熱像儀，包括本質安全型紅外熱像儀，也可參考此分類。
- 按危險環境的區域選用防爆電氣設備類型
0區:ia、S; 1區:ia、ib、d、e(部分)、m、p、O、q; 2區:ia、ib、d、e、m、p、O、q、n.
以上符號代表:ia、ib-本質安全型;d-隔爆型;e-增安型;m-澆封型;p-正壓型;O-充油型;q-充沙型;n-無火花型;S-特殊型。
S型防爆電氣設備是指不符合上述防爆型式標準的電氣設備,但經檢驗單位認可。一般由檢驗單位確認使用的危險區域。
1區環境使用的e型防爆電氣設備僅限于接線盒(箱)、三相鼠籠式異步電動機、單插腳熒光燈產品。
爆炸性氣體(蒸氣)混合物的分類
- 爆炸性氣體(蒸氣)混合物分類:
中國: Ⅰ類(甲烷)、Ⅱ類(爆炸性氣體混合物)、Ⅲ類(爆炸性粉塵和纖維)
北美: ClassⅠ(爆炸性氣體);ClassⅡ(爆炸性粉塵);ClassⅢ(纖維)
對隔爆型及本質安全型電氣設備又分成ⅡA、ⅡB、ⅡC類三種。
防爆型紅外熱像儀，包括本質安全型紅外熱像儀，也可參考此分類。
- 爆炸性氣體(蒸氣)混合物分級:

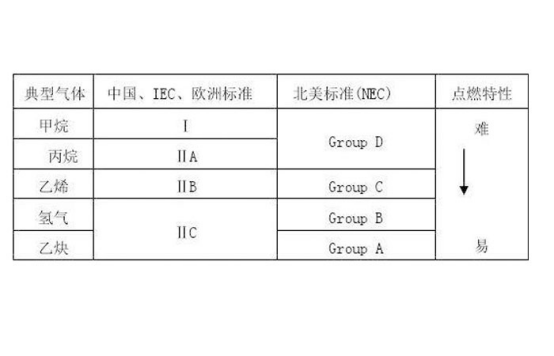

爆炸性氣體(蒸氣)混合物分級我國和IEC一樣,與北美不同,見下表:

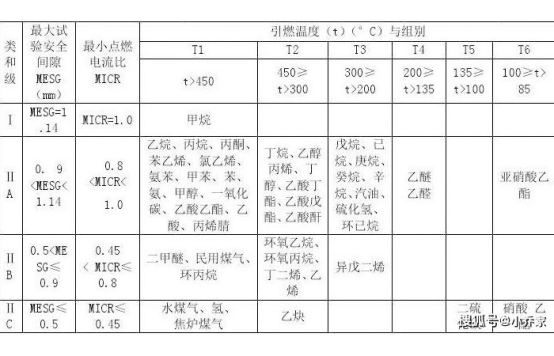

3.爆炸性氣體分組總匯
- 爆炸性氣體(蒸氣)環境的分區
世界各國對危險場所區域劃分不同,但大致分為兩大派系:我國和大多數歐洲國家采用國際電工委員會(IEC)的劃分方法,而以美國和加拿大為主要代表的其他國家則采用北美劃分方法。
1)我國對爆炸性危險場所劃分的依據:
GB3836.14-2000《爆炸性氣體環境用電氣設備第14部分危險場所分類》
GB50058-1992 《爆炸和火災危險環境電力裝置設計規范》
根據爆炸性氣體(蒸氣)環境出現的頻率和持續時間把危險場所分為以下區域。
0區:爆炸性氣體環境連續出現或長時間存在的場所。
1區:在正常運行時,可能出現爆炸性氣體環境的場所。
2區:在正常運行時,不可能出現爆炸性氣體環境,如果出現也是偶爾發生并且僅是短時間存在的場所。
另外,按英國專家R.H卡恩迪根據持續時間的概念論述:
0區:每年至少出現1000h;
1區:每年在10—1000h;
2區:每年在10h以下。

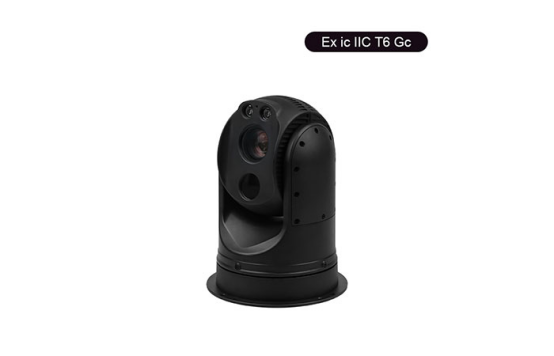

IIC防爆熱像儀可廣泛應用于可燃易爆氣體環境，本公司生產的IIC本安球型紅外熱像儀，通過了Ex ic IIC T6 Gc防爆認證，采用優質紅外探測器，內置獨有的測溫算法，測溫靈敏且精準，當出現高于閾值溫度時，聯動報警設備發出警告提示，聯動可見光攝像機，定位熱源異常位置，可以做到風險及時發現，提前預警，防患于未然。
