隨著我國基礎產業的迅速發展，管道的應用也越來越多，南水北調、西氣東輸?shù)软?xiàng)目都需要運用到大量的管道，管道的滲漏如何做到檢測成為當今管道生產廠家的痛點。武漢格物優信科技有限公司研制開發了熱成像攝像機，它是基于紅外熱成像技術，采用非接觸式測溫成像的產品。它克服了水壓測試水霧環境、感溫元件只能測局部溫度等技術難點。使用熱成像攝像機通過管壁不同溫度的變化，能夠有效地辨別管道水壓測試中管壁漏點和滲點的位置確定，從而進行針對性的修復和質檢，同時系統可以做到24小時的不間斷錄像，發生問題的時候能第一時間進行溯源追蹤。
管道漏水滲水監控系統使用數字視頻技術、計算機通信技術、網絡技術，通過實時動態監控、記錄查詢、網絡傳輸?shù)确绞?，?shí)現對管道進行智能化溫度監控。全面監測和記錄管道的一切溫度變化情況，通過畫面分析出漏點和滲點的位置確認，從而更加專業有效的判斷出管道測試是否合格。
根據安全管理的需求，可以手動設置監控區域，通過報警與圖像資源的整合、共享、實時、直觀地了解和掌握監控區域的動態狀況，適時布控、指揮、處置，有效提高管道漏水滲水故障的漏檢率，做到快速篩查產品合格率，防止受損管賣給客戶等引起不必要的麻煩。
管道滲漏檢測熱成像方案
常規視頻監控系統存在夜間監視效果差、無法對管道整體進行測溫等局限性，需要利用先進的監控技術，全區域全天候的實現對管道外壁溫度的全面監控,從而快速篩查出漏管和滲管，以減少值班人員工作強度，提高工作效率，并為值班人員提供有效的監控輔助手段。根據安全管理要求，需要滿足如下需求：
?風險預警與火災報警：實時全景監控與高靈敏度特點，可對高溫實現快速報警；
?非接觸測溫，不影響水壓測試設備正常工作；
?報警日志：報警記錄與圖像同步存儲系統；
?所有采集點視頻圖像可全程或報警觸發錄像存儲，并可以對以往的歷史圖像進行查詢和回放。
電源供給在全天候的環境下，保證系統不間斷供電。
管道漏水滲水在線監控系統由網絡傳輸系統、視頻數據存儲系統、遠程監控管理系統、監控中心顯示系統等構成。實現監控中心對前端進行遠程集中監控和管理；同時能夠?qū)D像監控及分析與自動報警識別，并通過數字傳輸網絡實現對管壁智能監測的數據采集、分析、高溫點定位、自動報警等功能。

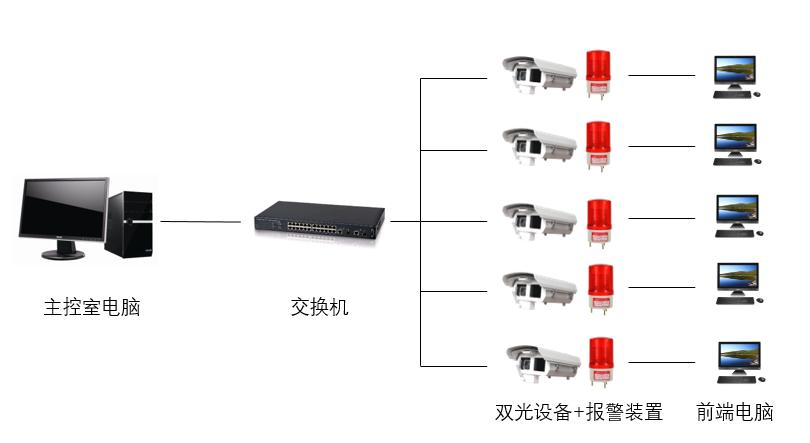

系統架構圖
管道滲漏紅外熱成像方案
管道漏水滲水在線監控系統前端監控點為在線式紅外熱像儀，監控點通過網絡將數據傳輸?shù)奖O(jiān)控中心進行紅外測溫、圖像智能分析、存儲等輔助決策。
數據傳輸鏈路包括光纖、計算機網絡等形式，具體傳輸鏈路可根據項目現場實際情況進行配置。
系統安裝布置
現場實測中，分為大中小3種不同規格的管道需要進行水壓測試，同時小管的篩查速度是最快的，且每天篩查的數量也是最多的，能達到兩三千根每天。所以我們第一批項目以小管作為參考。管道長度為6150mm，管徑最小為95mm水壓測試平臺離地面約為1米左右高，所以我們的熱像儀需要盡量貼地面安裝，考慮到地面潮濕和綜合布線等因素，建議使用384分辨率3.3MM鏡頭的熱像儀來做監測，視場角為100°*79°；考慮到地面潮濕和綜合布線等因素，安裝高度為底部距離地面20公分，頂部安裝高度為2米；安裝距離為距離管道3.5M，且方向?yàn)樾毕蛏?0度角度安裝，覆蓋面積為6.3米*5米。通過現場測試，紅外熱像儀能覆蓋的角度約為150度，即使用3臺紅外熱像儀能達到完全完全覆蓋的目的。
